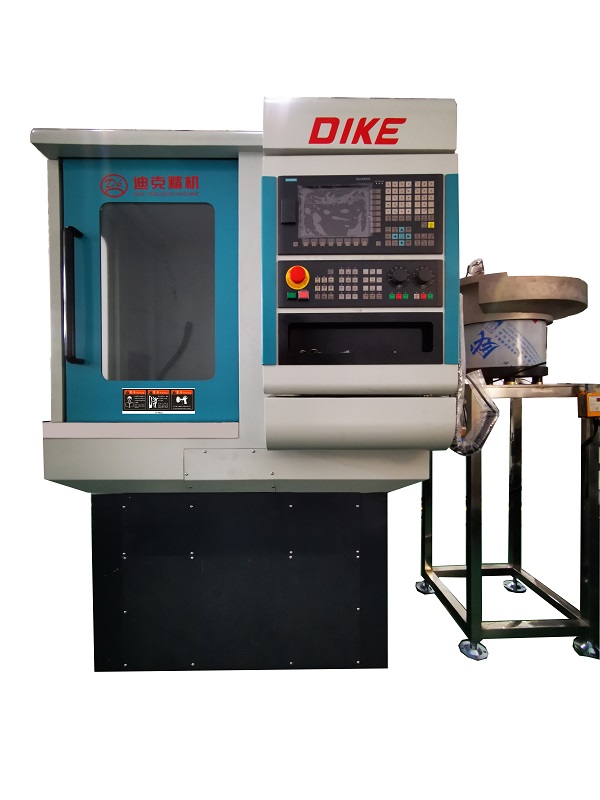

全自动轴承套圈生产线适用于高精度轴承套圈的大批量生产
高精度轴承套圈的自动加工和大规模批量生产的理想选择
| 1、主要技术参数 | |||
|---|---|---|---|
| 项目 | 单位 | 参数 | |
| 加工范围 | 最大回转直径 | mm | ?280 |
| 最大夹持直径 | mm | ?72 | |
| 车削长度 | mm | 80 | |
| 通孔直径 | mm | ?46 | |
| 主轴电机 | 输出功率 | kw | 5.5KW伺服电机（可�。� |
| 最高转速 | r/min | 3000 | |
| 液压泵 | 输出功率 | kw | 1.5 |
| 拖板最大行程 | Z轴 | mm | 200 |
| X轴 | mm | 300 | |
| 设备精度 | 径向跳动 | mm | ＜0.01 |
| 轴向跳动 | mm | ＜0.01 | |
| 定位精度 | mm | 0.003~0.005 | |
| 重复定位精度 | mm | 0.002~0.004 | |
| 设备外形尺寸（长宽高） | mm | 2200*1600*2000 | |
| 设备净重 | kg | 1700 | |
| 气动原件 | 亚德客 | ||
| 导轨 | 直线导轨（台湾上赢） | ||
| 丝杆 | 滚珠丝杠（台湾上赢） | ||
| 控制系统 | 西门子808D | ||
| 驱动类型 | 伺服电机 | ||
| 电器元件 | 施耐德（法国） | ||
| 主轴 | 主轴单元（HRB轴承） | ||
| 2、轴承套圈加工精度（单位mm） | |||
|---|---|---|---|
| 内圈 | 外圈 | ||
| 项目 | 标准 | 项目 | 标准 |
| 直径尺寸重复定位误差 | ＜0.02 | 直径尺寸重复定位误差 | ＜0.02 |
| 壁厚差 | ＜0.02 | 壁厚差 | ＜0.02 |
| 圆度误差 | ＜0.02 | 圆度误差 | ＜0.02 |
| 防尘槽高度重复定位误差 | ＜±0.02 | 防尘槽高度重复定位误差 | ＜±0.02 |
| 粗糙度 | ≤1.6 | 粗糙度 | ≤1.6 |
机床配置
床身采用迪克平床身车床
驱动类型：伺服电机
主轴转速：3000r/min
加工范围：直径30-100mm，长度5-80mm?
最大行程：X:300mm，Z:200mm
主电机功率：4KW伺服电机（可�。�
布局形式：整体铸件平床身
机床尺寸：1700*1130*1700mm(长x宽x高)
机床净重：1.7T

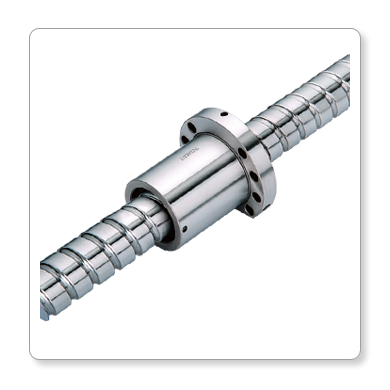

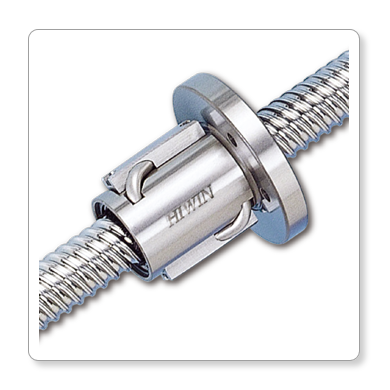

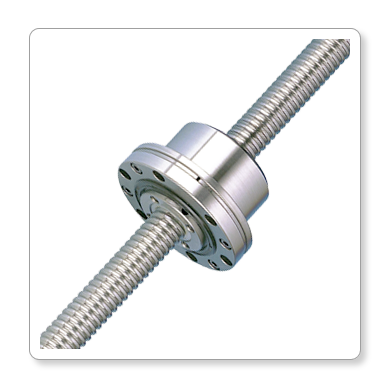

采用HIWIN高精密研磨级滚珠丝杠
高效率及可逆性、零背隙及高刚性、高导程精度寿命可预测、低起动扭矩及顺畅度、静音短交期优于气液压致动器的优点

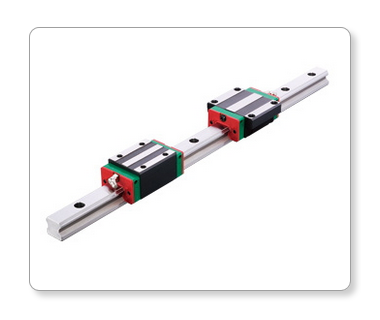

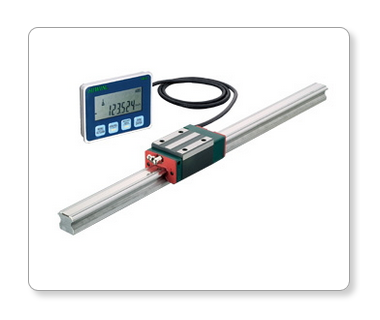

配合HIWIN高精密滚珠式直线导轨
线轨为四列式单圆弧牙型接触直线导轨，同时整合优化结构设计的重负荷精密直线导轨，相较于其他之直线导轨提升了负荷与刚性能力。 具备四方向等负载特色、及自动调心的功能，可吸收安装面的装配误差，得到高精度的诉求。基于高速度、高负荷、高刚性与高精度研发。
SIEMENS 808D数控系统
连线方案

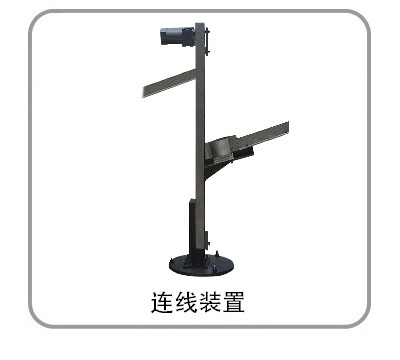

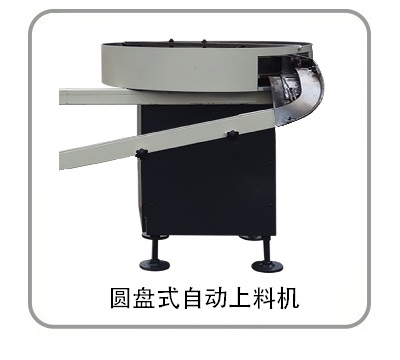

配合迪克圆盘式自动上料机和连线装置可实现全自动套圈生产线。

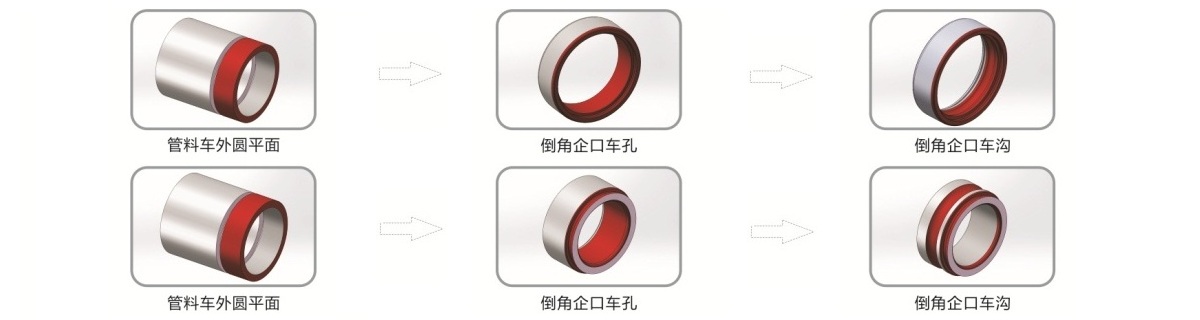

加工流程图

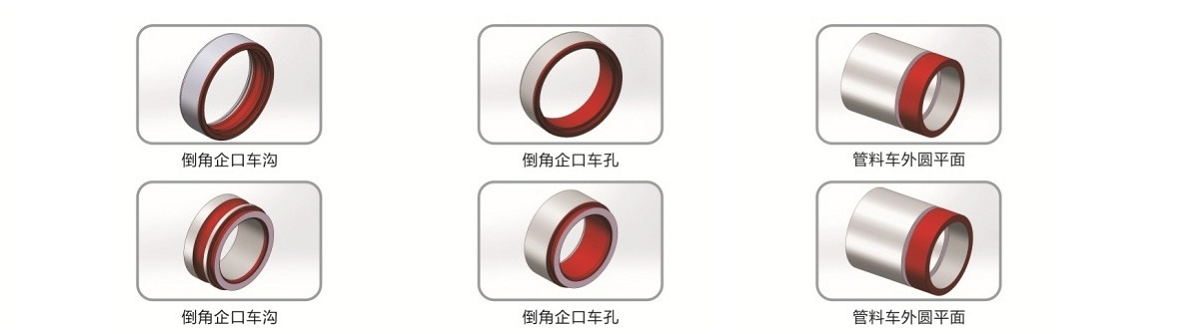

加工案例
现场展示
